在矿山、骨料加工、打桩泥浆、河道清淤处理、城市建筑垃圾焚烧处理、陶瓷原料加工、硅砂生产加工、各种金属矿尾矿处理等众多行业广泛应用筛分和清洗的设备来处理物料，在某些情况下受限制，需要一种占地面积小，操作简单，处理量大，清洗效果好的设备。为此隆中重工研发了洗砂机新产品——螺旋洗砂一体机，它可以进行筛分和清洗作业，提升筛洗行业的发展。

设备结构


包括底基板（1）、尾矿干排筛（10）和双螺旋洗砂机（14），其特征在于：所述底基板（1）右侧固定有支撑垫（2），且支撑垫（2）上固定有双螺旋洗砂机（14），所述双螺旋洗砂机（14）右侧设置有螺旋洗砂机清洗箱（15），且双螺旋洗砂机（14）左侧下方设置有出料口（13），所述支撑垫（2）左侧的底基板（1）上固定有水箱固定架（7），且水箱固定架（7）上固定有落水箱（5），所述落水箱（5）中部设置有垂直滑槽（6），且落水箱（5）上方设置有尾矿干排筛（10），所述尾矿干排筛（10）两端通过弹性阻尼器（8）与水箱固定架（7）固定在一起，且尾矿干排筛（10）中部固定有滑动架（9），并且滑动架（9）下方与垂直滑槽（6）滑动连接在一起，所述落水箱（5）侧面固定有固定架（4），且固定架（4）上方固定有旋流器（12），所述旋流器（12）侧面固定有回收水箱（11），且旋流器（12）的出水口与回收水箱（11）通过管道相连接，所述旋流器（12）的进料口通过管道与渣浆泵（3）相连接，且渣浆泵（3）通过管道与落水箱（5）内部相连接，所述回收水箱（11）通过管道与螺旋洗砂机清洗箱（15）内部连通在一起。

工作原理

客户前期破碎分J好的物料进入前端双螺旋洗砂装置，进过分J清洗之后合格物料进入后端尾矿干排装置进行脱水，螺旋洗砂装置中清洗后剩余的废水（包含一部分合格物料）经溢流装置进入后端储水槽再由水泵打入分离回收装置，在离心力的作用下分J浓缩之后合格的物料进入尾矿干排装置脱水，其余废水进入反水装置排出。

设备适用范围

矿山、骨料加工、打桩泥浆、河道清淤处理、城市建筑垃圾焚烧处理、陶瓷原料加工、硅砂生产加工、各种金属矿尾矿处理等众多行业。

设备优势

该螺旋洗砂一体机，采用尾矿干排筛配合双螺旋洗砂机设置，形成整体结构，筛分和清洗结合在一起，易于生产加工，生产周期短，占地面积小，处理能力大，能够进行筛分和清洗，提升筛洗行业的发展。

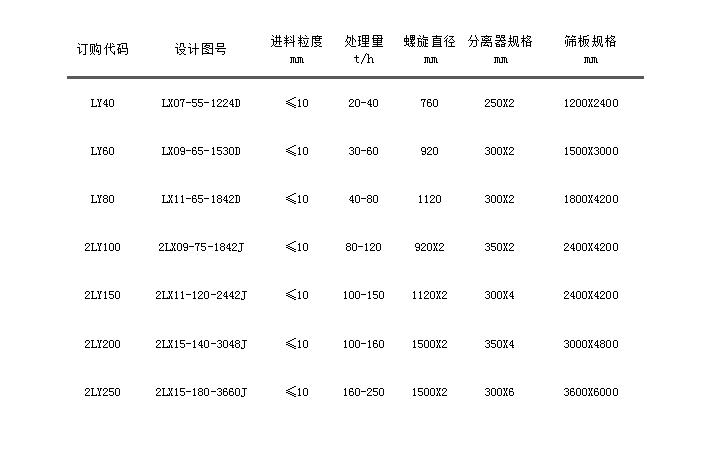

螺旋洗砂一体机设备型号参数详情：
