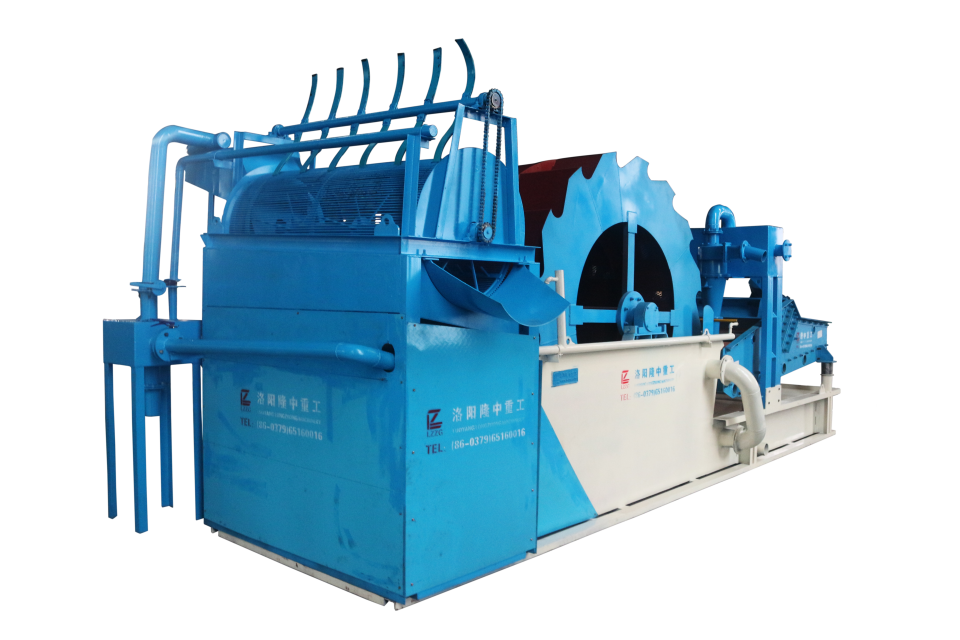

筛洗一体机

筛洗一体机

厂家指导价格(万):万-万。实际价格以销售经理报价为准!
  • 型             号:
  • 重        量(T):
  • 尺       寸(M):
  • 功    率(KW):
  • 颗粒度(MM):
  • 处理量(T/H):
产品详情

在矿山、骨料加工、打桩泥浆、河道清淤处理、城市建筑垃圾焚烧处理、陶瓷原料加工、硅砂生产加工、各种金属矿尾矿处理等众多行业广泛应用筛分和清洗的设备来处理物料,在某些情况下受限制,需要一种占地面积小,操作简单,处理量大,清洗效果好的设备。为此隆中重工研发了洗砂机新产品——筛洗一体机,它可以进行筛分和清洗作业,提升筛洗行业的发展。



设备结构



包括滚筒筛洗机本体(1)、轮式洗砂机本体(3)和振动筛(8),其特征在于:所述滚筒筛洗机本体(1)上方固定有滚筒筛洗机清洗箱(2),且滚筒筛洗机本体(1)侧面固定有蓄水箱(13),所述蓄水箱(13)通过管道与滚筒筛洗机清洗箱(2)内部相连通,且滚筒筛洗机清洗箱(2)侧面固定有溜槽(14),所述溜槽(14)与轮式洗砂机本体(3)相对应,且轮式洗砂机本体(3)中部固定轮式洗砂机清洗箱(4),所述轮式洗砂机清洗箱(4)内部安装有轮斗(12),且轮斗(12)通过齿轮与驱动电机(11)相连接,所述轮式洗砂机本体(3)上设置的轮斗(12)与振动筛(8)相对应,且振动筛(8)下方设置有落水箱(16),所述连通管(10)侧面固定有渣浆泵(6)。



工作原理

筛洗一体机在工作时,经过处理的的物料先进入滚筒洗砂装置,在滚筒装置中经过筛分后形成两种粒度不同的物料滚筒中合格的物料直接经输送带运走,筛下物料进入中段储水槽中,经洗砂轮清洗筛分之后合格物料进入后端脱水装置中进行脱水处理。储水槽中溢流部分废水(包含少量洗沙轮未捞起的合格物料,废水,杂质)进入后端抽水槽中,经高压水泵打进分离回收装置,进过离心浓缩之后合格物料打到脱水装置上面进行脱水处理。废水、杂质经分离回收装置进入返水箱排出。



设备适用范围

矿山、骨料加工、打桩泥浆、河道清淤处理、城市建筑垃圾焚烧处理、陶瓷原料加工、硅砂生产加工、各种金属矿尾矿处理等众多行业。



设备优势

该设备结构设置合理,采用滚筒筛洗机和轮式洗砂机配合振动筛设置,形成整体结构,多J筛分和清洗结合在一起,易于生产加工,生产周期短,占地面积小,处理能力大,同时采用双渣浆泵和双旋流器连通在一起形成两组结构,水体的循环流动,节约水体消耗。

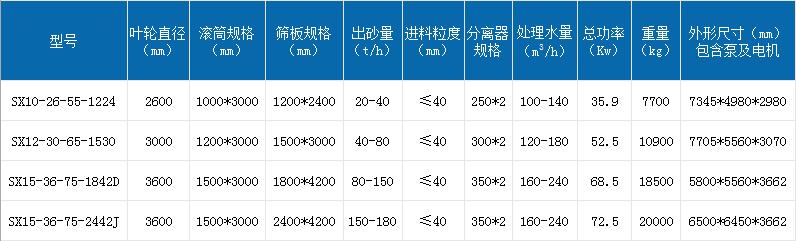

筛洗一体机设备型号参数详情:



相关产品:洗砂回收一体机
